SFCG20L系列電容液位傳感器
安裝手冊V1.1
精準定位，讓過程控制更簡單
汽車油箱傳感器 / 浮球液位計 / 電容式油位傳感器 / 機械指針式油表
磁性開關 / 液位開關 / 液位變送器 / 防爆水流開關
目錄
1、簡介……………………………………………………………………………………………………1
2、接線方法與端口說明…………………………………………………………………………………2
2.1產品接口與配線………………………………………………………………………………………2
2.2接線端口說明…………………………………………………………………………………………2
2.3接線圖示………………………………………………………………………………………………3
3.傳感器安裝步驟………………………………………………………………………………………4
3.1基本工具………………………………………………………………………………………………4
3.2鉆安裝孔………………………………………………………………………………………………4
3.3 傳感器截斷…………………………………………………………………………………………5
3.4標定……………………………………………………………………………………………………8
3.4.1模擬輸出標定………………………………………………………………………………………8
3.4.2數字輸出標定………………………………………………………………………………………10
3.5安裝固定………………………………………………………………………………………………13
附錄：……………………………………………………………………………………………………14
注意：使用前請仔細閱讀此文檔！1、簡介
本手冊旨在介紹電容式液位傳感器的安裝以及調試以及標定的步驟。
安裝使用者請認真仔細閱讀本手冊，根據指導正確地完成安裝，尤其應遵守國家相關的安全性強制標準。
對于未執行上述要求所造成的設備損壞或人身傷害，制造商不承擔任何責任。
2、接線方法與端口說明
2.1產品接口與配線
模擬信號-電壓/電流輸出：+VCC， GND，VOUT / IOUT
數字信號-RS485通訊：+VCC，GND， A, B

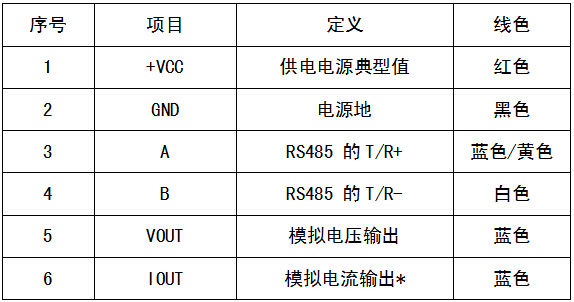

2.2接線端口說明
